Allgemeines[Bearbeiten]
- Außenrollläden mit elektrischen Antrieb
- Farbe: silber-grau
- Lamellen: verstärkt
- Einbau Fenster Nordseite: 2024 - Fa. Hahn
- Einbau Fenster Südseite:
Steuerung[Bearbeiten]
- Manuelle Steuerung durch Taster am Fenster
- zentrale Steuerung über HomeControlCenter (Zeitschaltung, manuelle Schaltung)
Technik[Bearbeiten]

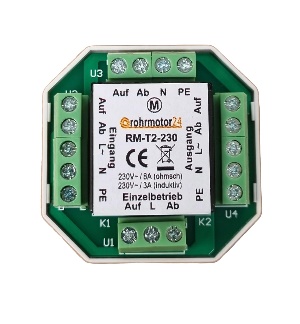

Trennrelais[Bearbeiten]
- Rollladen Trennrelais für 1 od. 2 Antriebe mit Einzelbedienung RM-T2-230 von rohrmotor24 (Amazon)
- Relais kann genutzt werden um einen Motor von zwei Stellen zu Schalten oder um zwei Motoren mit einem Schalter zu bedienen. Gruppenschaltungen sind möglich
- vollständige Trennung von Last- und Steuerkreis Zwangsverriegelung beider Laufrichtungen zum Schutz der Motoren und Steuergeräte Anschlussklemme für den Schutzleiter (PE) direkt auf dem Relais, muss nicht getrennt gelegt werden!
-
Anleitung
-
-
Schaltpläne
-
-
Taster[Bearbeiten]
Busch-Jäger 2020/4 US Jalousietaster-Einsatz

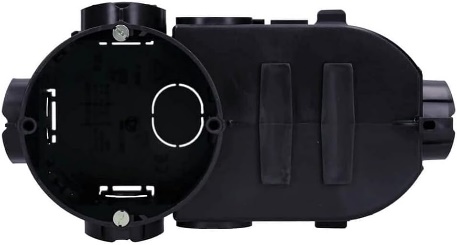

Unterputz-Elektronikdose[Bearbeiten]
- 149x67x60mm Einbauöffnung, Ø 60mm, Einbautiefe 67mm
- Einbau am Fenster für Taster, Trennrelais und Schaltrelais (SmartHomeCenter)
